Kính hiển vi điện tử quét SEM là gì? Cấu tạo và ứng dụng chi tiết

Trong các lĩnh vực nghiên cứu và phân tích vật liệu hiện nay, kính hiển vi điện tử quét SEM là một trong những thiết bị không thể thiếu nhờ khả năng quan sát mẫu ở mức độ chi tiết vượt trội. Công nghệ này mang lại nhiều giá trị cho khoa học và sản xuất, từ việc hỗ trợ đánh giá đặc tính bề mặt đến kiểm soát chất lượng và phát hiện lỗi vi mô. Trong bài viết dưới đây butkythuatso.com sẽ cùng bạn tìm hiểu cấu tạo, nguyên lý hoạt động cũng như những ứng dụng nổi bật của SEM trong khoa học và công nghiệp.

Kính hiển vi điện tử quét SEM là gì?

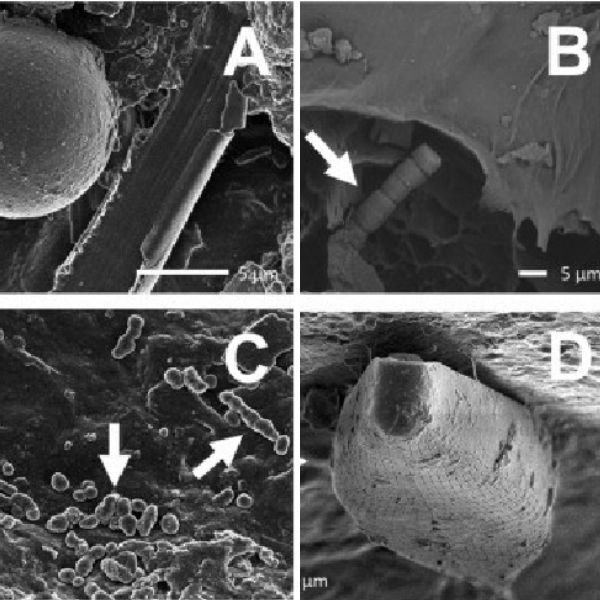

Kính hiển vi điện tử quét SEM là dòng kính hiển vi điện tử cho phép quan sát bề mặt mẫu vật với độ phóng đại cực cao lên đến hàng trăm nghìn lần. Khác với kính hiển vi quang học thông thường, SEM tạo ra hình ảnh 3D giả lập sắc nét có chiều sâu lớn và độ phóng đại cao trên về mặt vật liệu, y học, sinh học, công nghệ nano…

Cấu tạo và nguyên lý hoạt động của kính hiển vi điện tử quét SEM

Để hiểu rõ vì sao SEM có thể phóng đại mẫu vật lên hàng trăm nghìn lần vẫn giữ chi tiết sắc nét, trước hết chúng ta cần tìm hiểu cấu tạo và nguyên lý hoạt động của kính hiển vi điện tử quét SEM.

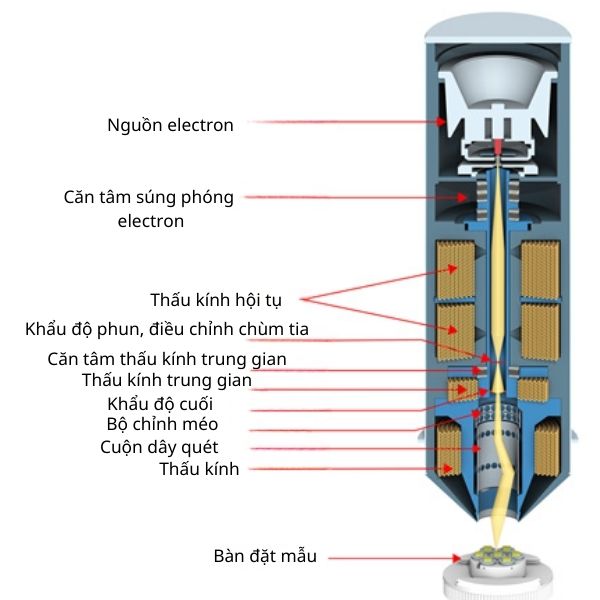

Cấu tạo

Kính hiển vi điện tử quét (SEM) là thiết bị quan sát với nhiều thành phần chính, mỗi bộ phận đảm nhiệm một chức năng quan trọng để tạo ra hình ảnh bề mặt mẫu vật chất lượng cao. Cấu tạo của kính hiển vi điện tử quét gồm các bộ phận cơ bản sau:

• Súng phát điện tử tạo ra chùm electron bằng cách nung nóng sợi đốt hoặc sử dụng nguồn phát xạ điện trường, sau đó gia tốc chùm electron bằng điện áp cao. Đây là “nguồn sáng” chính của SEM, quyết định độ rõ nét của hình ảnh.
• Thấu kính hội tụ có nhiệm vụ gom và điều tiết độ rộng của chùm electron, giúp tia thu hẹp lại và ổn định hơn khi truyền xuống.
• Khẩu độ phun là một tấm kim loại có lỗ nhỏ dùng để giới hạn góc lan của chùm electron, nhờ đó hình ảnh thu được có độ tương phản rõ hơn và ít nhiễu hơn.
• Cận tâm thấu kính trung gian giúp hiệu chỉnh sao cho chùm electron đi chính giữa thấu kính trung gian, đảm bảo chất lượng ảnh không bị lệch.
• Thấu kính trung gian tiếp tục điều chỉnh và định hình lại chùm electron, đồng thời hỗ trợ thiết lập độ phóng đại sơ bộ trước khi tia đi tới thấu kính cuối.
• Khẩu độ cuối đóng vai trò tinh chỉnh góc hội tụ cuối cùng của chùm electron, ảnh hưởng trực tiếp tới độ sắc nét và độ sâu trường ảnh của hình.
• Bộ chỉnh méo (stigmator) có chức năng khử sai lệch và biến dạng của chùm electron, giúp hình ả
• Cuộn quét đóng vai trò điều khiển hướng chùm electron để quét mẫu theo dạng lưới có hệ thống. Nhờ vậy, toàn bộ bề mặt mẫu được quan sát một cách chi tiết và liên tục.
• Thấu kính cuối là thấu kính quan trọng nhất, nơi chùm electron được hội tụ nhỏ nhất có thể, quyết định trực tiếp độ phân giải và độ chi tiết của ảnh.
• Bàn đặt mẫu là nơi cố định mẫu cần quan sát, có thể xoay, nghiêng hoặc di chuyển theo nhiều trục để tối ưu góc nhìn và vị trí phân tích.

Xem thêm: Kính hiển vi điện tử là gì? Phân loại, nguyên lý hoạt động và ứng dụng

Nguyên lý hoạt động

Nguyên lý hoạt động của kính hiển vi điện tử SEM có thể tóm gọn như một quy trình 5 bước:

Bước 1: Tạo chùm electron

SEM tạo ra một chùm electron mạnh từ nguồn điện tử, sử dụng electron thay vì ánh sáng để chiếu lên mẫu.

Bước 2: Tập trung chùm electron

Chùm electron được hội tụ thành một tia mảnh, tập trung, để quét chính xác từng điểm trên bề mặt mẫu.

Bước 3: Quét bề mặt mẫu

Chùm electron di chuyển theo một mô hình có trật tự (từ trái sang phải, rồi xuống dòng), giống cách máy quét in quét giấy, đảm bảo mọi phần của mẫu được quan sát.

Bước 4: Tương tác và phát tín hiệu

Khi chùm electron chiếu vào mẫu, chúng va chạm với bề mặt và bật ra các tín hiệu khác nhau (electron thứ cấp, electron tán xạ ngược, tia X…). Mỗi tín hiệu mang thông tin về hình dạng, kết cấu và thành phần vật liệu.

Bước 5: Thu nhận và tạo hình ảnh

Các tín hiệu này được máy dò ghi nhận. Máy tính chuyển cường độ tín hiệu thành độ sáng trên màn hình, từng điểm một, để tạo ra hình ảnh hai chiều chi tiết của bề mặt mẫu.

Xem thêm: Kính hiển vi điện tử SEM và TEM là gì? Phân biệt SEM và TEM

Ứng dụng của kính hiển vi điện tử quét SEM

Trong thực tế, kính hiển vi SEM được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Nghiên cứu, đánh giá kết cấu, bề mặt kim loại, gốm sứ, hợp kim, polymer.
• Kiểm tra lỗi mạch in, linh kiện vi mạch và các thiết bị bán dẫn trong công nghiệp điện tử.
• Ứng dụng quan sát mô, tế bào, vi sinh vật hoặc phân tích bề mặt vật liệu y tế  trong y sinh học và dược phẩm.
• Phát hiện tạp chất, và kiểm soát quy trình sản xuất và kiểm định chất lượng sản phẩm đầu ra.

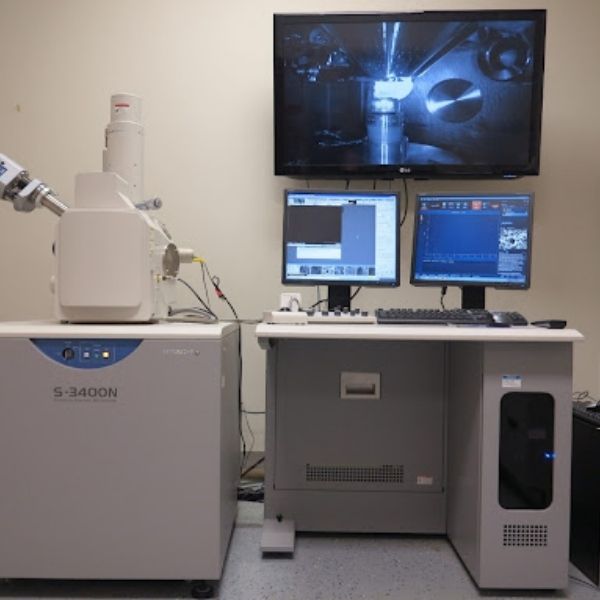

Nhờ tính ứng dụng đa dạng và độ chính xác cao, kính hiển vi SEM là dòng kính hiển vi được các chuyên gia, kỹ sư và nhà nghiên cứu ưu tiên lựa chọn khi muốn phân tích chi tiết bề mặt vật liệu một cách chuyên sâu.

Ai nên đầu tư kính hiển vi điện tử quét SEM?

Kính hiển vi điện tử quét (SEM) là thiết bị chuyên dụng, phù hợp với những đối tượng cần phân tích bề mặt vật liệu với độ chính xác cao:

• Các phòng nghiên cứu và trường đại học thực hành nghiên cứu vật liệu, sinh học, hóa học hoặc phát triển công nghệ mới.
• Kỹ sư và nhà sản xuất công nghiệp cần kiểm tra chất lượng sản phẩm, phát hiện khuyết tật vi mô trên kim loại, linh kiện điện tử hay vật liệu composite.
• Phòng thí nghiệm y sinh và dược phẩm hỗ trợ quan sát tế bào, mô, vi sinh vật và vật liệu y tế phục vụ nghiên cứu và kiểm soát chất lượng.
• Chuyên gia môi trường và hóa học phân tích bề mặt đất, bụi, vật liệu thiên nhiên hoặc chất lỏng để đánh giá thành phần và mức độ ô nhiễm.

Đầu tư SEM giúp các chuyên gia, kỹ sư và nhà nghiên cứu đưa ra quyết định chính xác, cải tiến chất lượng sản phẩm và nâng cao hiệu quả nghiên cứu khoa học.

Kính hiển vi điện tử quét SEM mang lại khả năng quan sát bề mặt mẫu với độ chi tiết vượt trội, giúp các nhà nghiên cứu và kỹ sư đưa ra những phân tích chính xác, từ vật liệu đến sinh học. Để mua kính hiển vi điện tử quét chính hãng tại thbvietnam.com - maydochuyendung.com, liên hệ ngay hotline: 0916610499 (Hà Nội) - 0918132242 (TP HCM) để được hỗ trợ tư vấn chuyên sâu.
