Kính hiển thị điện tử truyền qua (TEM) là gì? Nguyên lý và ứng dụng

Kính hiển vi điện tử truyền qua TEM là một trong những thiết bị quan trọng trong nghiên cứu khoa học, cho phép quan sát cấu trúc siêu nhỏ mà kính hiển vi quang học không thể nhìn thấy. Nhờ khả năng tạo ảnh với độ phân giải cực cao, TEM được ứng dụng rộng rãi trong khoa học vật liệu, sinh học, y học và công nghệ nano. Vậy kính hiển vi điện tử truyền qua TEM là gì, hoạt động như thế nào và có những ưu, nhược điểm gì?

Kính hiển vi điện tử truyền qua TEM là gì?

TEM (Transmission Electron Microscope) hay kính hiển vi điện tử truyền qua, là thiết bị sử dụng chùm electron thay vì ánh sáng để tạo ra hình ảnh của mẫu vật. Điểm đặc trưng của TEM so với các loại kính hiển vi khác nằm ở cơ chế "truyền qua" - chùm electron được bắn xuyên qua mẫu vật mỏng, sau đó hội tụ để tạo thành ảnh phóng đại cực lớn trên màn huỳnh quang hoặc cảm biến CCD. Thiết bị này được nhà vật lý người Đức Ernst Ruska phát triển vào đầu những năm 1930 và đến nay vẫn không ngừng được cải tiến về công nghệ.

Điểm nổi bật nhất của kính hiển vi TEM chính là độ phân giải vượt trội. Nguyên nhân đến từ việc TEM sử dụng chùm electron thay vì ánh sáng. Ánh sáng nhìn thấy có bước sóng khoảng 400–700 nanomet, trong khi electron được gia tốc có bước sóng nhỏ hơn hàng chục nghìn lần. Nhờ bước sóng cực ngắn này, TEM có thể ghi nhận những chi tiết rất nhỏ mà kính hiển vi quang học không thể quan sát.

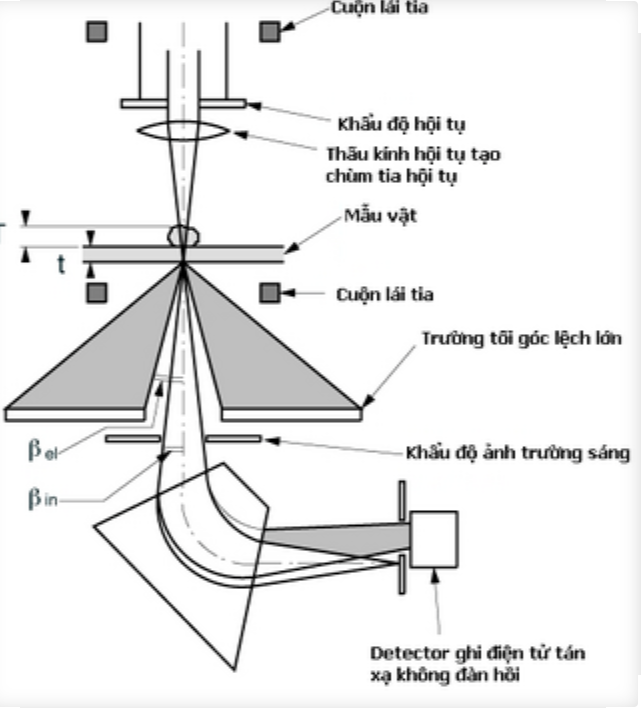

Nguyên lý hoạt động của kính hiển vi TEM

Để hiểu TEM hoạt động như thế nào, có thể hình dung nó giống như một chiếc máy chiếu phim thu nhỏ, nhưng thay vì ánh sáng và phim nhựa, người ta dùng electron và mẫu vật siêu mỏng. Toàn bộ quá trình diễn ra bên trong một buồng chân không cao để tránh electron bị các phân tử khí cản trở.

Đầu tiên, súng electron - thường là súng phát xạ nhiệt hoặc súng phát xạ trường (FEG) - tạo ra chùm electron và tăng tốc chúng qua hệ thống điện áp cao. Chùm electron sau đó đi qua hệ thống thấu kính điện từ đầu tiên (thấu kính tụ quang) để hội tụ và chuẩn hóa chùm tia trước khi chiếu lên mẫu.

Mẫu vật trong TEM phải được chuẩn bị cực kỳ mỏng, thường dưới 100 nm, để electron có thể truyền qua. Khi chùm electron đi xuyên qua mẫu, một phần bị tán xạ hoặc hấp thụ tùy theo độ dày, thành phần nguyên tố và cấu trúc tinh thể tại từng vị trí và được TEM ghi lại. Sau khi đi qua mẫu, chùm electron tiếp tục đi qua hệ thống thấu kính vật kính và thấu kính phóng đại để cuối cùng tạo ra ảnh trên màn quan sát hoặc camera kỹ thuật số.

Các hệ TEM hiện đại còn tích hợp thêm nhiều kỹ thuật phân tích bổ sung như nhiễu xạ điện tử (SAED/CBED) để xác định cấu trúc tinh thể, phổ tán sắc năng lượng tia X (EDS/EDX) để phân tích thành phần nguyên tố, và kính hiển vi điện tử quét (STEM) để tạo ảnh theo chế độ quét điểm với độ tương phản nguyên tử cao hơn.

Tham khảo: Kính hiển vi điện tử quét SEM là gì? Cấu tạo và ứng dụng chi tiết

Ứng dụng của kính hiển vi truyền qua

Nhờ khả năng quan sát ở cấp độ nguyên tử, TEM có mặt trong hầu hết các lĩnh vực nghiên cứu và công nghiệp đòi hỏi phân tích vi cấu trúc:

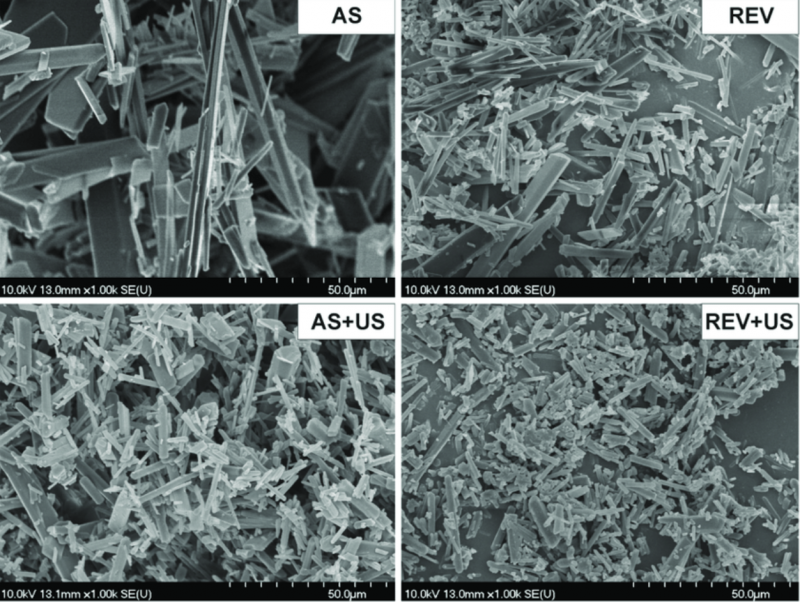

Trong lĩnh vực khoa học vật liệu: TEM được sử dụng để nghiên cứu cấu trúc tinh thể, xác định khuyết tật mạng tinh thể, phân tích kích thước hạt nano và đánh giá chất lượng vật liệu mới. Đây là công cụ hỗ trợ đắc lực trong quá trình phát triển vật liệu bán dẫn, vật liệu composite và hợp kim tiên tiến:

• Trong ngành bán dẫn và vi điện tử: khi các transistor trên chip ngày càng nhỏ xuống cỡ vài nanomet, TEM trở thành phương pháp kiểm tra lớp màng, tiếp xúc kim loại và cấu trúc FinFET hay Gate-All-Around gần như bắt buộc trong quy trình sản xuất và kiểm soát chất lượng.

• Trong y sinh và dược học: TEM cho phép quan sát trực tiếp cấu trúc virus, vi khuẩn, bào quan tế bào và các hạt nano dùng trong hệ thống phân phối thuốc. Chính nhờ TEM mà các nhà khoa học có thể hình dung được hình thái của virus SARS-CoV-2 hay xác nhận kích thước và hình dạng của liposome mang thuốc.

• Trong khoa học nano: TEM đóng vai trò quan trọng trong việc xác nhận kích thước và hình thái của các hạt nano kim loại, chấm lượng tử, ống nano carbon và vật liệu 2D như graphene, giúp xây dựng mối liên hệ giữa cấu trúc nano và tính chất vật lý–hóa học của vật liệu.

Ngoài ra, TEM còn được ứng dụng trong địa chất và khoáng vật học để phân tích khoáng vật sét, đá thiên thạch và các thành tạo địa chất ở quy mô nano, cũng như trong lĩnh vực thực phẩm và polymer để khảo sát cấu trúc nhũ tương, màng polymer và vật liệu composite.

Xem thêm: Kính hiển vi quang học quét trường gần là gì? Cấu tạo và ứng dụng thực tế

Câu hỏi thường gặp về kính hiển vi TEM

TEM có thể phóng đại bao nhiêu lần?

Kính hiển vi TEM hiện đại có thể đạt độ phóng đại từ vài nghìn lần đến hơn 1 triệu lần. Ở mức phóng đại thấp, người dùng có thể quan sát hình thái tổng thể của mẫu, còn ở mức phóng đại cao nhất, TEM cho phép nhìn thấy từng cột nguyên tử trong mạng tinh thể. Tuy nhiên, trong thực tế nghiên cứu, độ phân giải thường được xem là thông số quan trọng hơn độ phóng đại, bởi hình ảnh phóng đại lớn nhưng không đủ độ phân giải sẽ không mang lại nhiều giá trị phân tích.

Kính hiển vi điện tử TEM quan sát được những gì?

TEM có thể quan sát được nhiều loại mẫu vật khác nhau, bao gồm: cấu trúc tinh thể và khuyết tật mạng tinh thể trong kim loại và gốm sứ; hạt nano, ống nano và các cấu trúc nano nhân tạo; virus, ribosome, protein và màng tế bào trong mẫu sinh học; lớp màng mỏng và giao diện trong linh kiện bán dẫn; và các hạt keo, nhũ tương trong vật liệu mềm. Điều kiện tiên quyết là mẫu phải đủ mỏng để electron truyền qua được, vì vậy khâu chuẩn bị mẫu đóng vai trò rất quan trọng.

TEM hay SEM phù hợp hơn?

TEM và SEM (Scanning Electron Microscope - kính hiển vi điện tử quét là hai thiết bị bổ sung cho nhau chứ không hoàn toàn thay thế nhau. SEM quan sát bề mặt mẫu bằng cách quét chùm electron và thu thập tín hiệu electron thứ cấp, cho ảnh ba chiều chân thực về hình thái bề mặt với độ phân giải từ 1–20 nm và yêu cầu chuẩn bị mẫu đơn giản hơn nhiều. TEM ngược lại, đòi hỏi mẫu cực mỏng nhưng cung cấp thông tin về cấu trúc bên trong vật liệu với độ phân giải nguyên tử. Nếu mục tiêu là khảo sát hình thái bề mặt, SEM là lựa chọn tiện lợi và kinh tế hơn. Nếu cần phân tích vi cấu trúc bên trong, cấu trúc tinh thể hoặc giao diện ở cấp độ nguyên tử, TEM là thiết bị phù hợp.

Giá kính hiển vi TEM khoảng bao nhiêu?

Kính hiển vi TEM là một trong những thiết bị phân tích đắt nhất trong phòng thí nghiệm khoa học. Giá một hệ TEM thông thường (điện áp 80–200 kV) dao động từ khoảng 500.000 đến 2.000.000 USD tùy hãng sản xuất và cấu hình. Các hệ TEM cao cấp với súng phát xạ trường (FEG-TEM), bộ chỉnh sai cầu (aberration corrector) hoặc hệ phân tích EDS/EELS tích hợp có thể lên tới 3–5 triệu USD. Ngoài chi phí mua thiết bị, đơn vị sử dụng còn cần tính đến chi phí lắp đặt (phòng cách rung và cách điện từ), vận hành và bảo trì hằng năm. Chính vì vậy, TEM thường được đặt tại các trung tâm nghiên cứu, trường đại học lớn hoặc các cơ sở sản xuất công nghệ cao, và nhiều đơn vị lựa chọn hình thức thuê dịch vụ phân tích thay vì đầu tư mua mới.

Kính hiển vi điện tử TEM đóng vai trò đặc biệt quan trọng trong nghiên cứu và phân tích ở cấp độ vi mô, giúp các nhà khoa học quan sát cấu trúc vật liệu, tế bào và hạt nano với độ phân giải vượt xa kính hiển vi quang học thông thường. Nhờ đó, thiết bị này đã góp phần thúc đẩy nhiều bước tiến trong các lĩnh vực vật liệu mới, công nghệ bán dẫn, y sinh học, dược phẩm và công nghệ nano.
