Cách kiểm tra diode bằng đồng hồ vạn năng dễ hiểu, chính xác nhất

Diode là linh kiện điện tử quan trọng, thường có mặt trong các mạch chỉnh lưu, bảo vệ và khuếch đại tín hiệu. Tuy nhiên, sau một thời gian sử dụng, diode có thể bị hỏng và gây ảnh hưởng đến hoạt động của thiết bị. Vì vậy, việc kiểm tra diode còn sống hay chết là điều cực kỳ quan trọng. Trong bài viết này, butkythuatso.com sẽ hướng dẫn bạn cách kiểm tra diode bằng đồng hồ vạn năng đơn giản, dễ thực hiện nhưng vẫn đảm bảo độ chính xác cao.

Hướng dẫn cách kiểm tra diode bằng đồng hồ vạn năng

Diode là linh kiện điện tử bán dẫn thụ động chỉ cho phép dòng điện đi qua nó theo một chiều từ cực dương sang cực âm. Để kiểm tra diode sống hay chết, bạn có thể sử dụng đồng hồ vạn năng với cách thực hiện đơn giản như sau:

Cách kiểm tra diode bằng đồng hồ điện tử

Cách kiểm tra diode cầu sống hay chết bằng đồng hồ vạn năng số được ưa chuộng sử dụng bởi sự nhanh chóng, tiện lợi, kết quả hiển thị trực tiếp trên màn hình. Các bước thực hiện chi tiết như sau:

Bước 1. Chọn chế độ đo diode trên đồng hồ vạn năng.

Bước 2. Xác định cực âm, cực dương của diode sau đó đặt que đỏ của đồng hồ vạn năng chạm cực dương, que đen kết nối với cực âm.

Bước 3. Kiểm tra kết quả: Nếu giá trị điện áp trong khoảng từ 0.6 đến 0.7V thì diode hoạt động tốt. Với Diode Germanium thì giá trị điện áp cần trong khoảng 0.23 đến 0.3V.

Bước 4. Đảo chiều Diode bằng cách kết nối que đỏ đến cực âm và que đen đến cực dương để kiểm tra lại. Lúc này, nếu đồng hồ hiển thị ký hiệu OL (tức mạch hở) thì diode vẫn đang hoạt động tốt. Nếu không hiển thị ở cả 2 chiều thì diode bị hỏng hoặc hiển thị giá trị điện áp ở cả 2 chiều đo chứng tỏ diode bị chập.

Xem thêm: Tư vấn nên mua đồng hồ vạn năng số hay kim phù hợp hơn?

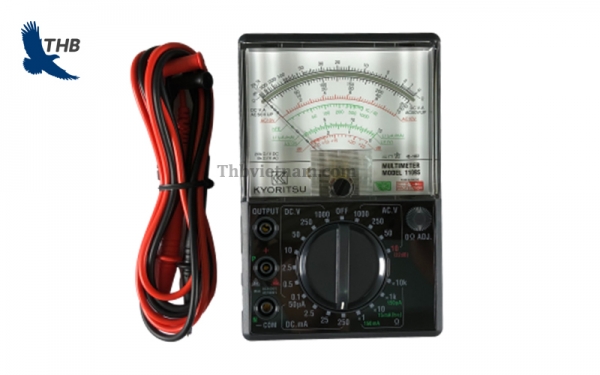

Cách kiểm tra diode sống hay chết bằng đồng hồ kim

Với cách kiểm tra diode bằng đồng hồ vạn năng kim, bạn cần chọn loại có khả năng đo diode hoặc đo điện trở thấp và thực hiện các thao tác như sau:

Bước 1.  Chuyển núm vặn của đồng hồ về thang đo điện trở x1kΩ hoặc x10Ω (tùy vào loại diode). Đồng thời đảm bảo kim đồng hồ di chuyển về "0Ω" trước khi đo.

Bước 2. Đo diode theo 2 chiều

• Đo thuận: Cắm que đen vào cực dương que đỏ vào cực âm và quan sát đồng hồ. Nếu diode hoạt động tốt, kim sẽ hiển thị lên 1 giá trị nhất định. Nếu kim không lên tức diode có thể đang gặp vấn đề.

• Đo nghịch: Đảo ngược que đo bằng cách cắm que đen vào cực âm và que đỏ vào cực dương. Nếu diode hoạt động tốt, kim đồng hồ sẽ không di chuyển. Trường hợp kim vẫn lên thì diode đã bị chập.

Bước 3. Kết luận

Diode còn hoạt động tốt khi kim đồng hồ lên khi đo thuận và không lên khi đo nghịch. Nếu bạn đo ở cả 2 chiều và kim đều không lên thì diode đã bị đứt. Ngược lại, nếu kim lên ở cả 2 chiều thì diode đang bị chập.

Lưu ý quan trọng khi kiểm tra diode bằng đồng hồ vạn năng

Cách kiểm tra diode bằng đồng hồ vạn năng khá đơn giản, dễ thực hiện lại có độ chính xác cao. Tuy nhiên, để quá trình diễn ra thuận lợi, bạn cũng cần lưu ý một số thông tin quan trọng như sau:

• Chọn đúng chế độ đo diode.

• Đảm bảo đặt que đúng cực theo từng chiều đo.

• Đọc kết quả chính xác theo hướng dẫn.

• Đảm bảo đồng hồ vạn năng hoạt động tốt, đầy pin trước khi sử dụng.

• Tháo diode khỏi mạch trước khi đo bởi nếu còn trong mạch thì kết quả có thể bị sai do ảnh hưởng của các linh kiện khác.

Xem thêm: Top 4 đồng hồ vạn năng cao cấp được nhiều kỹ sư điện tin dùng

Gợi ý 3 mẫu đồng hồ vạn năng kiểm tra diode chính xác

Nếu bạn vẫn chưa tìm được mẫu đồng hồ vạn năng kiểm tra diode thì dưới đây là 3 model phổ biến được nhiều người tin tưởng hàng đầu hiện nay bạn có thể tham khảo:

Trên đây butkythuatso.com đã hướng dẫn chi tiết cho bạn cách kiểm tra diode bằng đồng hồ vạn năng đơn giản, dễ thực hiện tại nhà. Nếu có nhu cầu mua sắm, bạn hãy truy cập website thbvietnam.com - maydochuyendung.com hoặc gọi trực tiếp đến hotline: 0904810817 (Hà Nội) hoặc 0918132242 (TP Hồ Chí Minh) để được tư vấn chi tiết!
