Bo mạch máy cân bằng laser là gì? Cách sửa và thay thế khi hỏng

Để máy cân bằng laser hoạt động ổn định và phát ra các tia laser chính xác, một bộ phận đóng vai trò "bộ não" điều khiển toàn bộ máy chính là bo mạch điện tử. Khi bo mạch gặp sự cố, máy có thể không lên nguồn, tia laser hoạt động chập chờn hoặc mất khả năng tự cân bằng. Vậy bo mạch máy cân bằng laser là gì? Có thể sửa chữa hay bắt buộc phải thay mới? Bài viết dưới đây sẽ giúp bạn hiểu rõ.

Bo mạch máy cân bằng laser là gì?

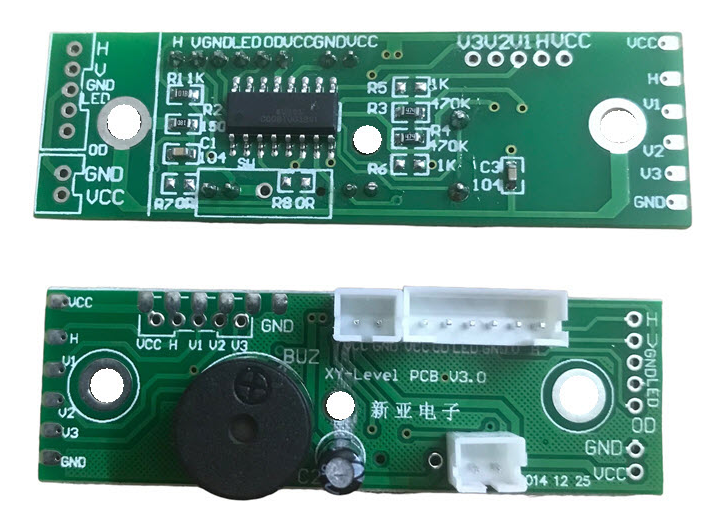

Bo mạch máy cân bằng laser (Mainboard hoặc PCB) là bảng mạch điện tử trung tâm có nhiệm vụ điều khiển toàn bộ hoạt động của máy. Đây là nơi tập hợp nhiều linh kiện điện tử như vi xử lý, IC điều khiển, điện trở, tụ điện, transistor, mạch nguồn... để tiếp nhận và xử lý tín hiệu từ các bộ phận bên trong. Bo mạch thường được đặt bên trong thân máy, kết nối trực tiếp với:

• Pin hoặc hộp pin.
• Module phát tia laser.
• Bộ cảm biến con lắc hoặc cảm biến điện tử.
• Công tắc nguồn.
• Bàn phím điều khiển.
• Động cơ hoặc cuộn từ giữ cân bằng.

Mặc dù có kích thước nhỏ nhưng bo mạch lại quyết định gần như toàn bộ khả năng hoạt động của máy cân bằng laser. Sau khi nhận lệnh từ người dùng, bo mạch sẽ điều khiển các module laser phát tia theo đúng chế độ đã chọn, đồng thời xử lý tín hiệu từ cảm biến để duy trì khả năng tự cân bằng. Khi máy bị nghiêng vượt quá phạm vi cho phép (thường ±3° đến ±4° tùy model), bo mạch sẽ kích hoạt đèn hoặc còi cảnh báo để người dùng điều chỉnh lại vị trí đặt máy.

Bên cạnh đó, bo mạch còn quản lý và phân phối nguồn điện đến các bộ phận trong máy, điều khiển các chế độ như tự cân bằng, khóa tia nghiêng (Manual Mode), tiết kiệm pin và cảnh báo pin yếu. Nhờ đó, máy vận hành ổn định, đảm bảo độ chính xác của tia laser trong suốt quá trình làm việc.

Xem thêm: Đánh giá Laisai LSG686SPD - Máy bắn cốt tia xanh siêu sáng, chịu va đập tốt

Dấu hiệu cho thấy bo mạch máy cân bằng laser bị hỏng

Không phải mọi lỗi của máy cân bằng laser đều xuất phát từ bo mạch. Tuy nhiên, nếu xuất hiện các dấu hiệu dưới đây, khả năng cao bo mạch đang gặp sự cố.

Máy không lên nguồn

Đây là biểu hiện phổ biến nhất. Khi cắm pin hoặc sạc đầy mà máy hoàn toàn không có phản hồi, không đèn báo, không tiếng bíp. Trường hợp cắm nguồn vào nhưng không có bất kỳ tín hiệu nào phát ra, hoặc bộ điều khiển không phát tiếng kêu mà chỉ có đèn sáng yếu, chứng tỏ máy không còn đảm bảo độ chính xác và cần được kiểm tra, thay thế bo mạch. Tuy nhiên trước khi kết luận bo mạch hỏng, cần loại trừ khả năng do pin yếu, pin sai loại hoặc tiếp điểm pin bị oxy hóa, vì đây là nguyên nhân phổ biến hơn và dễ xử lý hơn nhiều.

Tia laser hoạt động bất thường

Tia laser phát ra yếu, mờ, nhấp nháy không ổn định, hoặc lóe sáng bất thường trong khi mắt laser vẫn còn tốt thường là dấu hiệu bo mạch không cấp đủ hoặc cấp sai điện áp cho diode laser. Ngoài ra, nếu tia laser bị lệch góc, không còn vuông góc chuẩn dù đã hiệu chỉnh lại vị trí máy, khả năng cao mạch điều khiển tia đã có linh kiện bị suy giảm chất lượng theo thời gian, đặc biệt ở các máy đã dùng trên 2-3 năm hoặc từng bị va đập mạnh.

Máy không tự cân bằng

Đây là lỗi ảnh hưởng trực tiếp đến độ chính xác đo đạc, máy không tự điều chỉnh về vị trí cân bằng dù đã đặt trên mặt phẳng ổn định, hoặc liên tục báo lỗi cân bằng dù góc nghiêng nằm trong giới hạn cho phép. Lỗi này có thể do mô-tơ xoay bị kẹt bụi (trường hợp này chỉ cần vệ sinh, bôi dầu là khắc phục được), nhưng nếu đã vệ sinh mà tình trạng vẫn lặp lại, nhiều khả năng mạch xử lý tín hiệu cân bằng trên bo mạch đã gặp sự cố và cần can thiệp sâu hơn.

Đọc thêm: Máy bắn laser xây dựng nào tốt, đáng đầu tư hiện nay?

Cách sửa và thay bo mạch máy cân bằng

Đây là bộ phận có giá trị cao và ảnh hưởng trực tiếp đến độ chính xác của thiết bị. Vì vậy, việc sửa chữa cần được thực hiện đúng quy trình để tránh phát sinh thêm lỗi.

Cách sửa chữa bo mạch

Với những lỗi nhẹ, bo mạch hoàn toàn có thể sửa chữa được mà không cần thay mới toàn bộ. Quy trình sửa chữa nên thực hiện theo các bước sau:

Bước 1: Kiểm tra nguồn và các điểm tiếp xúc: Trước tiên cần đo điện áp đầu vào bằng đồng hồ vạn năng để xác định bo mạch có đang nhận đủ 4-5V hay không. Tuyệt đối không sử dụng điện áp cao hơn 5V khi sửa chữa hoặc thay thế linh kiện cho máy, vì điện áp vượt ngưỡng có thể làm cháy toàn bộ mạch chỉ trong vài giây. Đồng thời kiểm tra các tiếp điểm pin, dây nguồn xem có bị oxy hóa, lỏng hay đứt ngầm không.

Bước 2: Kiểm tra dây tín hiệu và dây cao áp: Cần kiểm tra vị trí dây cao áp có lỏng hay đứt không, đồng thời xem xét dây tín hiệu có hoạt động bình thường không. Đây là nguyên nhân phổ biến khiến máy báo lỗi "về gốc không bình thường" dù bo mạch chính vẫn còn hoạt động tốt.

Bước 3: Vệ sinh và kiểm tra cảm biến: Nếu nguyên nhân lỗi đến từ dây kết nối, dây cao áp, dây tiếp đất hoặc bộ cảm biến hư hỏng, cần vệ sinh sạch sẽ bộ cảm biến và thay mới ngay nếu phát hiện hư hỏng, đồng thời hiệu chỉnh hoặc thay mới dây kết nối, nối lại dây tiếp đất và thay dây cao áp nếu cần. Việc vệ sinh nên dùng cọ mềm và dung dịch chuyên dụng cho linh kiện điện tử, tránh hơi nước hoặc hóa chất ăn mòn.

Bước 4: Hàn lại các điểm tiếp xúc lỏng: Nếu sau khi kiểm tra phát hiện các mối hàn trên bo mạch bị nứt, oxy hóa hoặc bong tróc (thường gặp ở máy đã dùng lâu năm hoặc từng bị ẩm), có thể hàn lại bằng mỏ hàn chuyên dụng với nhiệt độ phù hợp, tránh hàn quá lâu làm cháy lớp mạch in.

Cách thay bo mạch mới

Các trường hợp nên thay bo mạch gồm:

• Bo mạch bị cháy diện rộng do chập điện hoặc vào nước.
• IC xử lý trung tâm hỏng nhưng không có linh kiện thay thế.
• Đứt nhiều lớp mạch khiến việc phục hồi không đảm bảo độ ổn định.
• Bo mạch đã từng sửa nhiều lần nhưng tiếp tục phát sinh lỗi.
• Chi phí sửa chữa gần bằng giá bo mạch mới.

Quy trình thay bo mạch cơ bản gồm các bước:

Bước 1: Chọn đúng loại bo mạch thay thế: Cần xác định máy của bạn thuộc loại 2 tia, 3 tia hay 5 tia, và tia laser là màu đỏ, xanh lá hay xanh lơ, vì mỗi loại có yêu cầu điện áp đầu ra khác nhau - các dòng tia đỏ, xanh thông thường dùng bo mạch tương thích cho cả 2-3-5 tia, riêng dòng tia xanh lơ bắt buộc bo mạch có điện áp đầu ra 7,5V. Lắp sai loại bo mạch không chỉ khiến máy không hoạt động mà còn có thể làm cháy mắt laser ngay khi cấp điện.

Bước 2: Tháo thân máy và ngắt kết nối bo mạch cũ: Mở vỏ máy theo đúng vị trí vít (thường nằm ở đáy hoặc các cạnh thân máy), tháo các đầu nối dây tín hiệu, dây nguồn, dây cao áp ra khỏi bo mạch cũ. Nên chụp ảnh lại sơ đồ đấu nối trước khi tháo để tránh nhầm lẫn khi lắp bo mạch mới.

Bước 3: Lắp bo mạch mới và đấu nối theo đúng sơ đồ chân: Đối chiếu các ký hiệu chân nguồn, chân điều khiển, cổng tia ngang/tia đứng/tia góc vuông trên bo mạch mới với sơ đồ đã ghi nhận, đấu nối chắc chắn, tránh chạm chập giữa các chân.

Bước 4: Kiểm tra hoạt động trước khi đóng vỏ máy: Cấp nguồn thử và kiểm tra đầy đủ các chức năng - tia laser phát ổn định, mô-tơ xoay trơn tru, chức năng tự cân bằng hoạt động đúng - trước khi lắp lại vỏ máy hoàn chỉnh. Bước này giúp tránh phải mở máy lại nhiều lần nếu phát hiện lỗi đấu nối.

Lưu ý quan trọng: việc sửa chữa, thay thế bo mạch đòi hỏi kiến thức về điện tử và kỹ năng hàn chính xác. Nếu không có kinh nghiệm sửa chữa, tốt nhất nên mang máy đến các trung tâm bảo hành uy tín để được kiểm tra và xử lý hiệu quả.

Bo mạch là trung tâm điều khiển mọi hoạt động của máy cân bằng laser, từ phát tia, xử lý tín hiệu tự cân bằng đến quản lý nguồn điện. Khi bộ phận này gặp sự cố, thiết bị có thể hoạt động thiếu ổn định hoặc ngừng vận hành hoàn toàn.Trong nhiều trường hợp, bo mạch vẫn có thể sửa chữa nếu chỉ hỏng một số linh kiện điện tử. Tuy nhiên, với các lỗi nghiêm trọng như cháy mạch, hỏng vi xử lý hoặc bo mạch xuống cấp nặng, thay mới sẽ là giải pháp an toàn và đảm bảo độ chính xác lâu dài. Để kéo dài tuổi thọ của máy, người dùng cũng nên bảo quản thiết bị đúng cách, tránh va đập mạnh, hạn chế để máy tiếp xúc với nước và kiểm tra định kỳ tại các đơn vị sửa chữa chuyên nghiệp.
